污泥陶粒砂设备

污泥陶粒砂设备介绍

城市生活污泥通常是指城市污水处理厂初级污泥和二级污泥的混合污泥。目前国内污水厂污泥产量越来越大，传统的污泥处理工艺费用较高，污泥的处理成为一件头疼的事情。随着科技的发展，污泥陶粒砂设备成为处置污泥的主要设备。

污泥陶粒是以污泥为主要原料，掺加适量辅料，经过成球、焙烧而成的。陶粒作为一种轻集料，可以取代普通砂石配制轻集料混凝土，具有密度小、强度高、保温、隔热、抗震性能好的特点，近年来得到了迅速发展。

污泥陶粒砂生产简易流程

原料——称量——均化——塑化成球——干燥——预处理——焙烧——冷却——陶粒成品。

污泥陶粒砂设备类型

污泥陶粒砂设备主要有制球机、回转窑、球磨机、冷却机、筛分机等。

1、污泥陶粒砂制球机

生料粉在生料库内储存。一般设置2~3个库，可以单独出料，也可以多库搭配出料。

生料粉被送入一个小料仓，料仓下设置螺旋计量装置或者调速皮带秤装置，计量生料量。该生料进入盘式制球机。同时，采用流量计可以计量水的多少，由管道泵把水喷入盘式制球机里面。制球机旋转过程中，可以制成各种粒径的料球。

料球出盘后，由皮带机送入筛分装置，合格的进入回转窑，过大的返回到原料粉磨流程。

可以根据不同窑的产量，配备不同数量的盘式制球机。

该制球系统自动化程度高，工艺连续，配套袋式收尘器后，可以实现岗位粉尘达标，净化岗位作业环境。

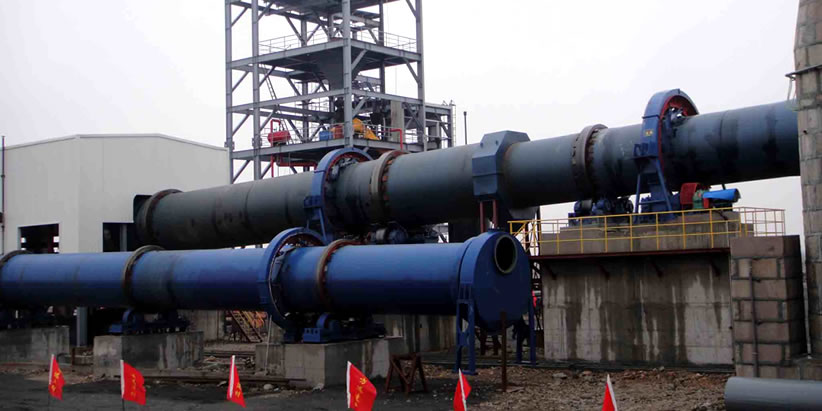

2、污泥陶粒砂回转窑设备

该污泥陶粒砂设备主要由原料贮存仓、降尘室、引风机、主窑体、喷煤系统、控制柜等组成。其中原料仓下部的喂料器、窑体转速和拱煤量均为无级调速，以便调整其工艺参数，在保证产品质量的前提下获得较大的产量。

圆筒形的主窑体与水平呈3°左右的倾角放置在托滚上。物料在高的一端进入窑内，在窑体做回转运动的作用下，物料从高处(窑尾)滚落至低处(窑头)，同时，在窑头处，高压风机将煤粉(或天然气等其他燃料)喷入窑内，并使其充分燃烧，产生的热量使物料发生物理和化学变化，产生膨胀现象，冷却后既为陶粒。

料球进入带有一定斜度的回转窑进行煅烧，随着回转窑的旋转，料球向窑头滚动，同时煤粉从窑头喷入窑内燃烧，料球在回转窑内被煅烧成强度很高的陶粒砂。

煤粉燃烧器可以采用单风道喷煤管，简单可靠，一次风量高；也可以采用多风道燃烧器，一次风量可以降低为煤粉燃烧所需风量的8%，提高了入窑二次风量，节能效果显着。多风道燃烧器分为外轴流风、煤风、内轴流风等，火焰形状非常容易调节。

煤粉的计量可以采用转子式计量秤或者科氏力秤，精确控制下煤量，稳定窑内热工制度。

3、煤粉制备球磨机

煤粉的制备可以采用球磨或者立磨，可以从窑头罩抽取热风烘干煤粉。采用动态选粉机可以任意调节煤粉细度，为煤粉的充分燃烧提供了条件。

4、成品冷却机

陶粒砂的冷却一般采用回转式冷却机，工作简单可靠，冷却机的二次风完全入窑，配合多通道燃烧器的使用，更可以节约大量的能耗。出冷却机的陶粒砂温度很低，可以用手抓起来。

5、筛分机

出冷却机的陶粒砂，可以直接输送到多级振动筛，按要求分为多个粒径品级。

陶粒砂产品规格

Ⅰ型0.45－0.9mm（20目－40目）高强度中密度。

Ⅱ型0.9－1.25mm（16目－20目）高强度中密度。

Ⅲ型1.0－1.70mm（12目－18目）高强度中密度。

Ⅳ型0.224－0.65mm（40目－60目）高强度中密度。

大块返回原料破碎流程。
