产品简介:摆式磨粉机主要用于磨粉陶土、瓷土、粘土、膨润土、白云土、萤石、方解石、滑石、长石、重晶石、石膏、锰铁矿、铬铁矿、铝矾土、氧化钛、焦炭、硫化钡等硬度在莫...
摆式磨粉机主要用于磨粉陶土、瓷土、粘土、膨润土、白云土、萤石、方解石、滑石、长石、重晶石、石膏、锰铁矿、铬铁矿、铝矾土、氧化钛、焦炭、硫化钡等硬度在莫氏7级一下,湿度在6%以下的各种非易燃易爆矿石物料。摆式磨粉机成品粒度按不同要求在0.125—1.044毫米(相当于120目—325目/时)范围内调节。
该机具有干法连续制粉、粒度分布集中、细度连续可调、结构紧凑等特点,通过送入热风,还可作为磨细与干燥的联合设备。
摆式磨粉机整个机体由上下相通的碾磨和分级两大部分组成,配套工作设备主要有破碎机、给料机、风机、旋风收集器及风管系统。产品有特殊要求的,如除铁等,还有提纯、增白、磁选、包装、烘干、除尘、改性等配套设备。

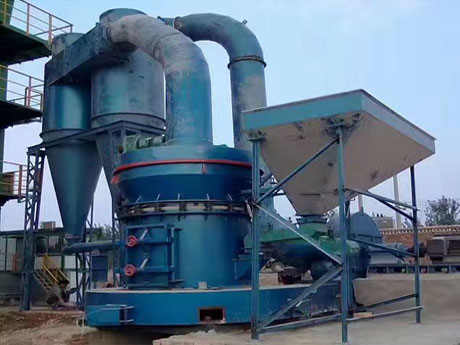

摆式磨粉机主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中主机由机架、进风蜗壳、铲刀、磨棍、磨环、罩壳及电机组成。
1、摆式磨粉机占地面积小,成套性强,从块料粉碎到成品包装能独立自成生产体系。
2、经过摆式磨粉机研磨的成品粒度通筛率能达到99%以上,这是其他磨粉机所不能胜任的。
3、采用电磁振动给料机给料均匀,易于调节、体积小、重量轻、并能省电,维护方便。
4、电气采用集中控制选型先进,在主机房内可实现无人操作。
5、主机传动装置采用密闭减速机,传动平稳、运转可靠,不渗漏油。
6、主铲刀架在运转时始终处于与物料接触,所以铲刀架由上下二部分组成,下座磨损后拆卸连接螺栓即可调换。
1.开动磨机前,应检查所有检修门,应严密关闭妥当。
2.启动分析机并将电磁调速电机的转速进行调整,使分析机主轴转速能适应所需成品细度的要求。
3.启动鼓风机,使具有一定压力的风流经回气箱进入主机,将研磨后的细粉带走。
4.启动主机经传动装置带动梅花架上的磨棍装置,绕中心轴转动,进入粉磨过程。
5.在启动主机的瞬时间,随即启动电磁振动给料机,并调整给料量,便能将贮粉仓的物料定量均匀连续地送往主机研磨室内,此时粉碎工作即开始。
6.停车时先关闭电磁振动给料机,使进料停止,主机仍需继续运转,使残留的磨料继续进行研磨,电流下降,停止研磨工作,其后再停止鼓风机,以便吹净残留粉末,较后关闭分析机电动机。
7.磨机在任何部分有不正常噪声或者负荷突然增大,应立即停车,进行检查,并排除故障,以免发生重大事故。
8.凡在突然停车排除故障后,又需继续生产时,必须将磨机内部余料取出,否则磨粉机开动时,电流太大影响启动。
9.磨棍装置在使用过程中,应经常加油,不准缺油。加油问题很重要,要引起足够重视。压紧螺母和锁紧螺栓如有松动,应拧紧。在使用中应经常检查。
10.注意对仪表的观察,主机电流不超过70A,风机电流不超过50A。
型号
参数
|
6R4525
|
5R4119
|
4R3216
|
3R90
|
3R85
|
3R75
|
3R65
|
3R60
|
4R90
|
4R85
|
|||||||
进料粒度(mm)
|
≤30
|
≤25
|
≤25
|
≤25
|
≤20
|
≤20
|
≤15
|
≤15
|
成品粒度(mm)
|
0.125-
0.044 |
0.125-
0.044 |
0.125-
0.044 |
0.125-
0.044 |
0.125-
0.044 |
0.125-
0.044 |
0.125-
0.044 |
0.125-
0.044 |
不同物料细度班产(t)
|
16-120
|
8-60
|
4-45
|
3-35
|
2-28
|
1.5-20
|
1-18
|
0.5-8
|
中心轴转速(r/min)
|
82
|
105
|
130
|
160
|
160
|
160
|
180
|
280
|
磨环直径(mm)
|
1770
|
1400
|
1073
|
973
|
885
|
865
|
725
|
495
|
磨辊直径(mm)
|
450
|
410
|
320
|
300
|
270
|
260
|
210
|
140
|
磨辊高度(mm)
|
250
|
190
|
160
|
160
|
150
|
150
|
150
|
100
|
主机电机
|
Y315m-
4-132 |
Y280s-
4-75 |
Y225s-
4-37 |
Y225m-
8-30 |
Y225m-
8-22 |
Y225s-
8-18.5 |
Y200L-
8-15 |
Y160m-
6-7.5 |
风机电机
|
Y315m-
4-132 |
Y250m-
4-75 |
Y200L-
4-37 |
Y180m-
4-22 |
Y160L-
4-15 |
Y160L-
4-15 |
Y160m-
4-11 |
Y132s-
2-5.5 |
分析器电机
|
Y160m-
4-11 |
Yc200-
4B-7.5 |
Yc120-
4a-5.5 |
Y112m-
6-2.2 |
Y112m-
6-2.2 |
Y112m-
6-2.2 |
Y112m-
6-2.2 |
Y90L-
6-1.1 |
