产品简介：石英砂是一种重要的工业原料，广泛应用于玻璃制造、光学玻璃、电视机玻壳、陶瓷、冶金、石膏、计算机、耐火材料等行业。在与其它工业原料进行混合前，需要对其进...
石英砂是一种重要的工业原料，广泛应用于玻璃制造、光学玻璃、电视机玻壳、陶瓷、冶金、石膏、计算机、耐火材料等行业。在与其它工业原料进行混合前，需要对其进行烘干处理。石英砂的水分主要是表面水，比较容易脱除，石英砂烘干机的烘干工艺选择主要考虑产量大小、成品物料特性、操作方便与否、一次性投资以及操作成本等方面。

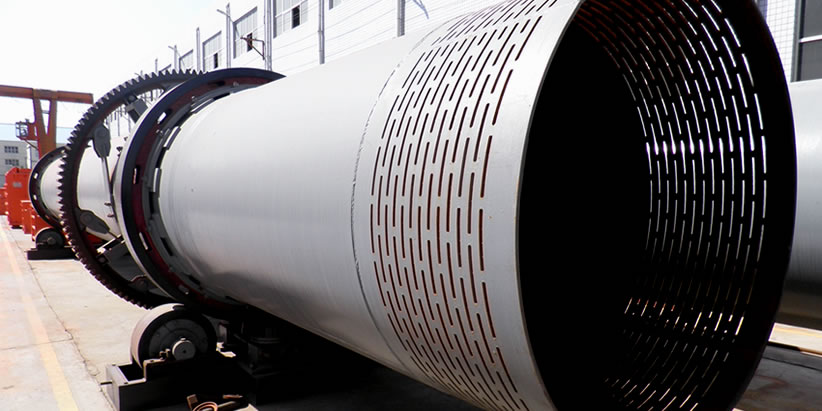

石英砂烘干机一般由筒体、前辊圈、后辊圈、齿轮、挡辊、拖辊、小齿轮、出料部分、扬板、减速机、电机、热风道、进料溜槽、炉体等部分组成。其中圆筒由齿轮传动，转速一般为2-6r/min，而圆筒的倾斜度与其长度有关，通常大约为1°—5°之间。
在石英砂的烘干中，回转圆筒烘干机是常用的工业烘干设备。湿物料由进料口进入石英砂烘干机，由热风炉供热，所产生的热风在烘干机内与石英砂充分混合，进行热质交换，烘干后的石英砂由出料口排出，带粉尘的热风进入旋风除尘器与袋式除尘器进行除尘，净化后的空气由引风机排出。
石英砂烘干机内部结构设计合理，石英砂颗粒与热风的接触面积大，石英砂能够充分换热、脱水。石英砂在方格抄板中可以得到充分混合和搅动，并可延长物料下落的时间，因而与热风的接触时间加长，有利于石英砂在转筒内部的停留时间，使石英砂脱水更加彻底。
该机优点是产量大，设备运行稳定，脱出水分彻底。运行寿命长，热利用效率高，投资较省。缺点是占地面积大，一次性投资相对于流化床干燥机高。但由于设备使用寿命的提高，在一定程度上弥补了投资高的缺点。
| 规格（m） （直径×长度） |
筒体容积 （m³） |
生产能力 （t/h） |
安装斜度 （%） |
较高进气温度 （℃） |
主电动机 （kw） |
总重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
| 筒径×筒长 项目 | 外筒内径（mm） | 内筒内径（mm） | 筒体长度（m） | 筒体容积（m³） | 筒体斜度 | 扬料板型式 | 较高进气温度（℃） | 外形尺寸（m） |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
